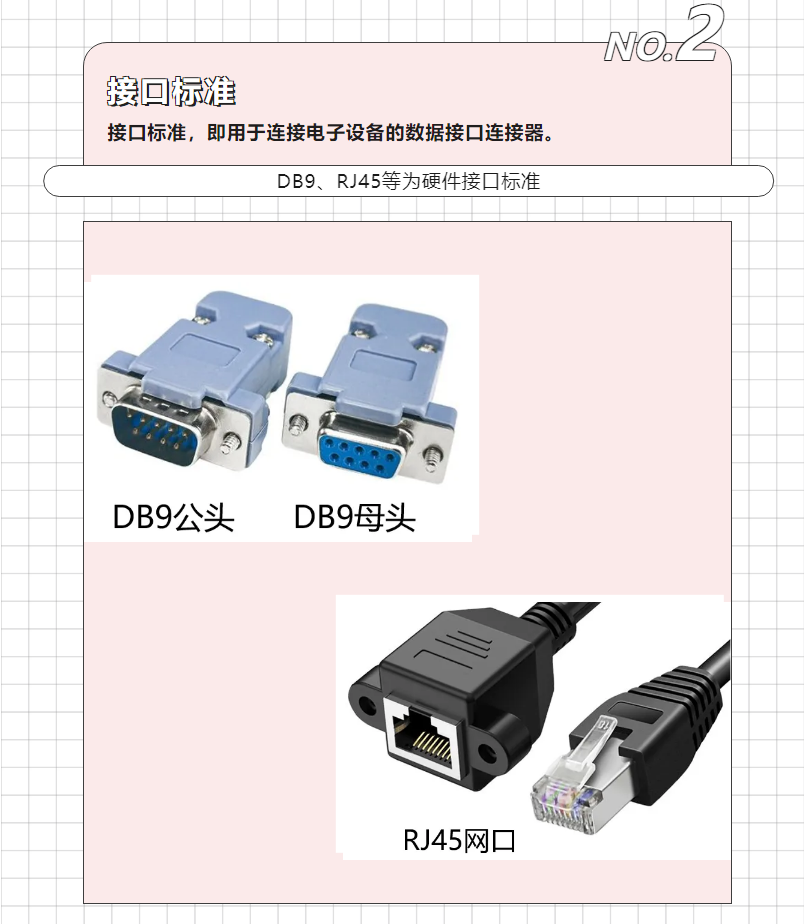

UPS通信小知识(一):啥是电气标准?接口标准?协议标准?UPS通信小知识(一):啥是电气标准?接口标准?协议标准?电气、接口、协议标准,千里之行,始于足下。 江西恒力蓄电池科技小课堂 与您共分享!!! 知识充电时间到 请摆正姿势 小恒今天给您讲“标准” 这些标准你知道吗 电气标准,接口标准,协议标准是啥? RS485,RS232,DB9,RJ45,Modbus RTU,Modbus TCP又是啥啥啥? 是不是突然心中一紧,有点乱! 别慌 2min~小恒给您简单捋一捋。 NO.1 电气标准 电气标准,属于物理层范畴,定义了电气特性的总线结构,但没有对硬件接口标准和协议标准给予定义。 RS485、RS232、RS422等为电气标准 RS485的电气特性: 2根信号线即可。逻辑“1”为两线间的电压差+2V~+6V,逻辑“0”为两线间的电压差-6V~-2V。 RS232的电气特性: 需要3根信号线:收、发、地。逻辑“1”为-3~-15V,逻辑“0”:+3~+15V。 RS422的电气特性: 逻辑同RS485,但有4根信号线:两根发送(Y、Z)、两根接收(A、B)。 NO.2 接口标准 接口标准,即用于连接电子设备的数据接口连接器。 DB9、RJ45等为硬件接口标准 NO.3 协议标准 协议标准,即定义数据传输的内容、格式。Modbus通信协议具有多个变种,支持串口、以太网多个版本,其中最著名的是走串口传输的Modbus RTU和走以太网传输ModbusTCP。 Modbus为协议标准 Modbus RTU信息帧结构组成: 回:01 03 08 00 01 00 11 10 01 00 01 28 D7 // 08表示数据长度,00 01 00 11 10 01 00 01读到的数据。 例子:小明用手机跟小月微信视频,用汉语说“吃了吗”。 这个比方中,手机就好比硬件接口(DB9,RJ45等),小明可以用手机也可以用平板电脑跟小月进行微信视频。 微信视频就好比电气标准(RS485、RS232等),小明可以用微信视频也可以用微信语音来跟小月说“吃了吗”。 问候语“吃了吗”就好比协议标准(Modbus RTU、Modbus TCP等),小明可以用汉语说“吃了吗”也可以用英语说“How are you”。 |
